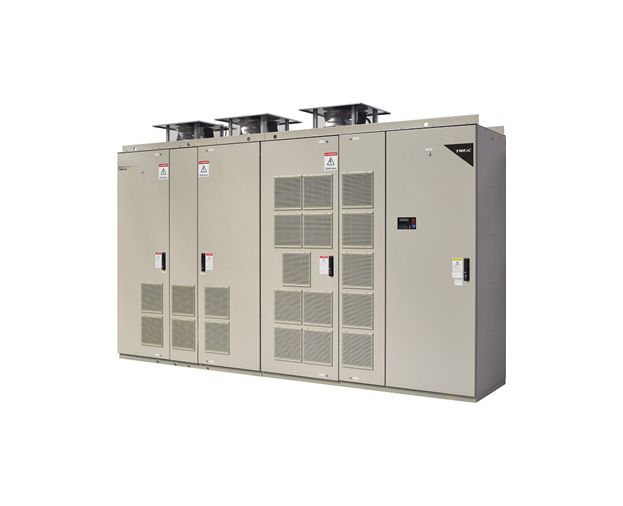

TMdrive- MVG2系列

TMdrive-MVG2是通用、紧凑型完美无谐波高压变频器，最大容量可达28MVA，电压等级为3-11KV。TMdrive-MVG2集成了日本东芝和三菱电机先进技术和关键部件，融合了日本顶尖的设计和制造工艺，可以完美地驱动电机或新电机并满足用户的系统要求，为新一代高性能，高可靠性高压变频器。

产品特点

Product features

容量范围广

驱动3KV、6KV、10KV、11KV等级的异（同）步电动机，单机容量覆盖3KV等级（200KVA和4400KVA），6KV等级（360KVA到9000KVA），10KV等级（600KVA到15000KVA）
提供清洁电源波形的变频

由于使用了多重化绕组的输入变压器，采用多脉冲整流方式。满足IEEE-519(1992)和GB14549-1993对高次谐波的严格标准。这不仅大大减少了电源端谐波电流的失真，而且保护了工厂里的其它设备免于滤波影响。
完美的输出波形

接近完美正弦波，不需要更换原设电动机，无额外谐波发热。
作为多电平PWM控制的结果，输出波形近似的接近正弦波。谐波产生的热损可以忽略不计。
另外，电机中的谐波电流被最小化，所以在电机轴上几乎没有脉动转矩产生，避免了在负载端引起共振。
高效率

系统效率高达97.5%（设计值）；
无输出变压器，消除了由此造成的效率损失。
高效率是因为：
采用了1700V高压第五代IGBT，减少了开关元器件的同时，效率和可靠性可提高了。
使用了多电平PWM控制减少了IGBT自身高频开关损失得到更低的开关频率。直接联接电机而无需输出变压器。
高功率因数

采用用二极管全波整流，显著提高了功率因数（输入功率因数达0.95以上）。
每个变频单元内部都有一个二极管整流桥。这就使得在正常运转速度范围内，输入功率因素能达到0.95以上，即使是驱动低功率因数的多极感应电机，有了如此高的功率，功率因数补偿也就不需要。
节省能源

排风机、风扇、泵等平方转矩负载的可变速驱动，可大幅度节省能源。
高可靠性

主回路中采用了最新一代高压IGBT，在减少部件数量的同时，也大幅度提高了可靠性；
采用了功率电子控制的专用32位微处理器（PP7）。
采用自愈式薄膜电容，无需维护。
